單極滑觸線

當前位置：首頁 > 產品中心 > 滑觸線 > 單極滑觸線

單極滑觸線

2021-04-25 09:25 已有人瀏覽

分類單極滑觸線

產品單極滑觸線

尺寸200mm*200mm

長度300cm

價格按需求定價

電話 0510-85581001

單極滑觸線

詳情介紹

　　單極滑觸線介紹

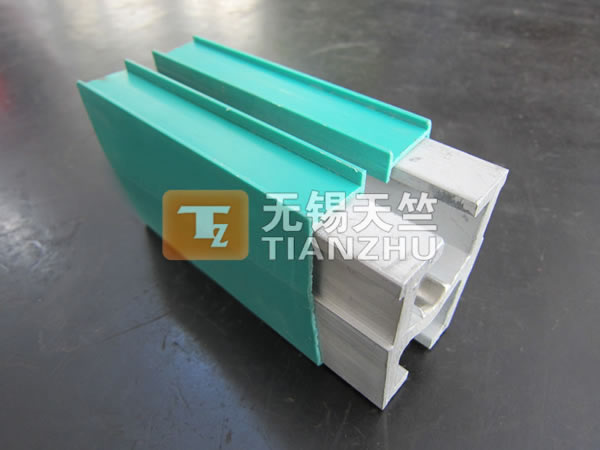

DHH-3000A

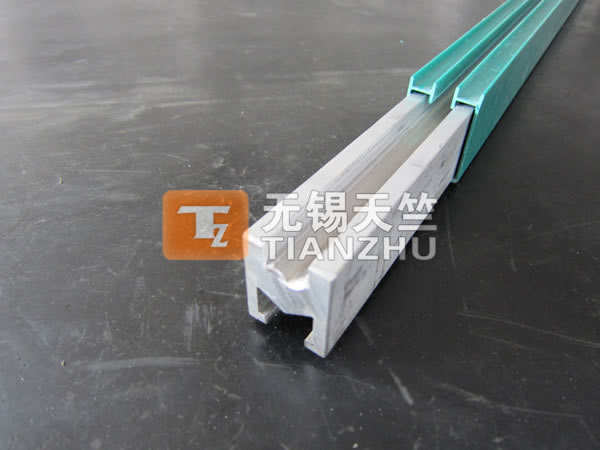

DHH-700/1000A

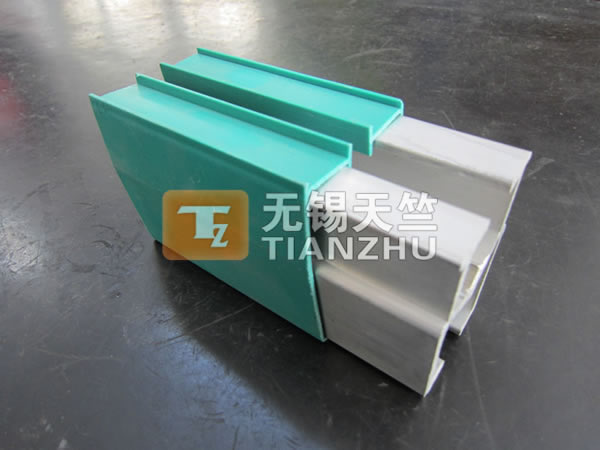

DHH-1600A

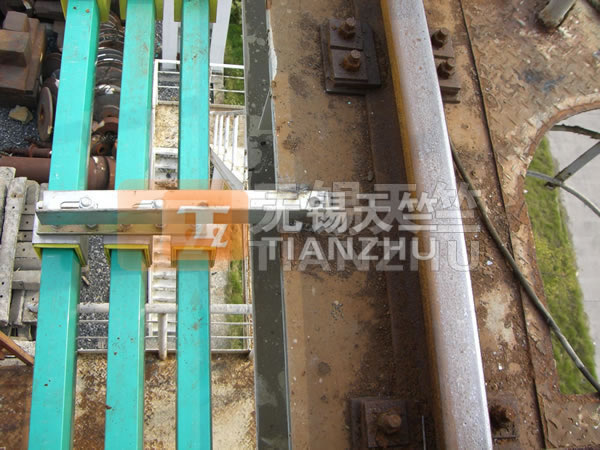

產品應用1


產品應用2

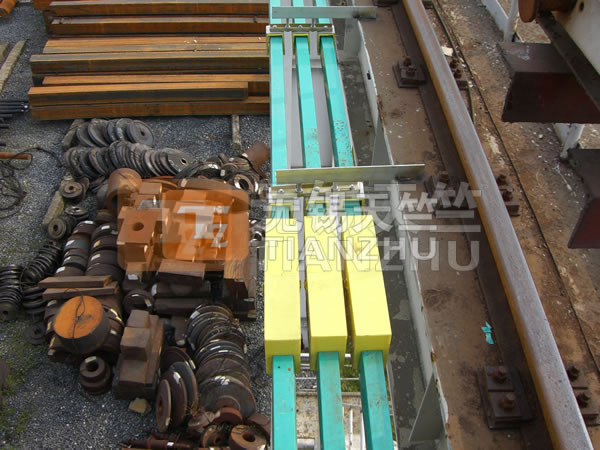

產品應用3

一：產品特點 　

DHH(DHHT)系列安全滑觸線優點：安全；可靠；方便；經濟。

應用領域：港口、鋼廠、自來水、重型設備企業、大噸位起重機。

二：產品型號、規格

a.單極組合式滑線


㈠單級導軌連續載流量：250A ; 380A ; 500A ; 630A ; 800A ; 1000A ;1250A ;1600A ; 2000A

㈡單級導軌截面積：160mm2; 250mm2; 320mm2 ; 400mm2 ; 500mm2 ; 700mm2

㈢導電材質：T-銅；鋁-不顯示

㈣單極滑線:鋁型材形狀，H型，S型

a.單極組合式滑線


㈠電刷載流量：50A、200A、250A、400A、500A、600A

㈡特性：JDS適用DHH(DHHT)型滑線、JDC適用DHS型滑線、JDT適用所有單極滑線

㈢集電器：單極滑線用集電器

三：主要技術參數

1.安全指標

序號	類別	指標值
1	安全海拔高度	≤2000米
2	安裝等級	III級
3	周圍環境溫度	-25℃~+55℃
4	周圍環境濕度	≤95%
5	污染等級	4級
6	絕緣介電強度試驗	工頻交流3000V、1min 無擊穿閃爍現象
7	外殼擊穿電壓強度	＞20KV/min
8	相比漏電起痕指數	CT1＞600V
9	抗非常熱和著火試驗	本生燈法合格；阻燃性能優良

10	短時耐受電流	30倍額定電流 1s;60倍額定電流 0.1s
11	化學腐蝕	能耐酸、耐堿、耐鹽霧腐蝕
12	外殼防護等級	IP23
13	額定電流時溫升K	＜130℃
14	絕緣電阻	＞10 MΩ
15	防觸電等級	0級

2.主要性能指標

類別	指標值
輸電導軌	符合：JB/T6391.1-92《起重機滑接輸電裝置型號和基本參數》符合：JB/T6391.2-92《起重機滑接輸電裝置技術條件》
電刷	摩擦系數：0.2；接觸壓降：0.15~0.3V；運行1000KM磨損量：＜0.07mm；電刷有效磨損：4~6mm
集電器	主體材料：粉末冶金（銅和石墨）環境溫度：-40℃~+115℃ 運行速度：U≤360m/min 工作電壓：不超過交流電660V或直流1000V 牽引力：F≤20N；吸收運動誤差mm水平方向：±40 豎直方向：±30

四：型號與基本數據

“H”型滑線：導線標準長度為6m

型號	截面積mm2	額定載流量A	導體材質	電阻Ω/km	阻抗Ω/km	質量kg/m	標準軌距mm
DHH-160/250	160	250	鋁	0.1905	0.2195	0.48	50
DHH-250/380	250	380	鋁	0.1218	0.1642	0.72	80
DHH-320/500	320	500	鋁	0.0952	0.1455	0.88	80
DHH-400/630	400	630	鋁	0.0762	0.1338	1.12	80
DHH-500/800	500	800	鋁	0.0609	0.1258	1.52	80
DHH-700/1000	700	1000	鋁	0.0435	0.1184	2.02	80
DHHT-125/400	130	400	銅	0.1765	0.1278	1.20	50
DHHT-160/500	160	500	銅	0.1161	0.1594	1.49	50
DHHT-250/700	250	700	銅	0.0743	0.1327	2.25	80

DHHT-320/1000	320	1000	銅	0.0580	0.1244	2.86	80
DHHT-400/1250	400	1250	銅	0.0464	0.1194	3.58	80
DHHT-500/1600	500	1600	銅	0.0372	0.1161	4.47	80
DHHT-700/2000	700	2000	銅	0.0265	0.1132	6.25	80
DHS-250/400	250	400	鋁	0.1219	0.1573	0.702	100
DHS-400/700	400	700	鋁	0.0762	0.1247	1.13	100
DHS-800/1250	800	1250	鋁	0.0381	0.0987	2.21	100
DHS-1200/1600	1200	1600	鋁	0.0254	0.0904	3.15	120
DHS-1600/2000	1600	2000	鋁	0.0190	0.0889	4.05	120
DHS-2000/2500	2000	2500	鋁	0.0152	0.0881	5.31	120

五：集電器

集電器是將滑線中的電能通過滑動接觸輸送給用電設備的裝置。

JDS適用DHH(DHHT)型滑線、JDC適用DHS型滑線、JDT適用所有單極滑線

型號	額定載流量A	質量kg	應用范圍
JDS-50	50	0.2	DHHT-25~70
JDS-200	200	1.4	DHH(T)-160
JDS-250	250	3.3	DHH(T)-250~700
JDS-400	400	4.5	DHH(T)-400~700
JDS-500	500	5.2	DHH(T)-700
JDT-100	100	1.4	用雙挑式DHH(T)DHS
JDT-400	400	9.8	用雙挑式DHS
JDC-400	400	2.28	DHS
JDC-500	500	1.0	DHS

JDC-700

700

3.08

DHS

六：安裝附件

序號	附件名稱	適用DHH(T)型號	適用DHS型號
1	懸吊夾	HXJ	SXJ
2	連接器連接夾	HLJ	SLJ
3	供電器	HGQ	SGQ
4	端帽	HDM	SDM
5	組裝臂	FZB	FZB
6	支架	FZJD	FZJD
7	熱膨脹段	HPZ	SPZ
8	牽引器	FQY	FQY

七：產品實樣


八：滑線安裝注意事項

安裝說明：


安裝重要提示：

1)組裝懸吊

調整懸吊螺栓，保證各導線水平和豎直方向上的直線度和相互之間平行度誤差，其值不得大于5mm。

2)導線連接

導軌與導電板連接外用砂布打磨去除氯化層，擦干凈；涂一層厚約0.2mm的導電膏，以減小接觸電阻。

3)供電器的安裝

除DHS-1600和DHS-2000型劃線外，在連接罩兩側開電纜孔，開孔尺寸一般比電纜外徑小2mm。

DHS-1600和DHS-2000型滑線，只需按布線圖確定安裝位置接入即可。

4)集電器的安裝

根據集電器的極數和安裝空間確定牽引器（通用型）的長度；

JDT型集電器安裝高度尺寸請參閱本章集電器一節，JDS型集電器通常是安裝到集電器橫桿保持水平。

安裝完畢，松開限位螺母并拆去限位板使集電器上下活動自如。

5)復檢

檢查滑線與起重備的運行軌道的平行度，要求不大于20mm，并擰緊所有緊固件。

連續使用1月后，再將所有緊固件擰緊一次。

滑線安裝的幾種形式：
